製品特長
滑りやすい素材・厚物も確実に送る針送り機構
滑りやすい素材や送りにくい厚物には、針送り機構が効果を発揮します。
素材対応力に優れた低テンション縫製
天秤機構、糸道、押え、送りなどの徹底した研究により、低テンション縫製を実現し、多様な素材に柔軟に対応します。
大きなストロークで鋭い切れ味
布切りメスストロークは6.5mmと大きく、4mmまでの布厚に対応できます。多様な素材の段部でも鋭い切れ味を発揮します。
ワンタッチ式メスレバーで軽快操作
メスの上げ下げはワンタッチのレバー方式。駆動機構を内蔵して生地の振り回しも容易です。また、専用の布屑カバーが切り屑をスムーズに処理し、作業性を高めます。

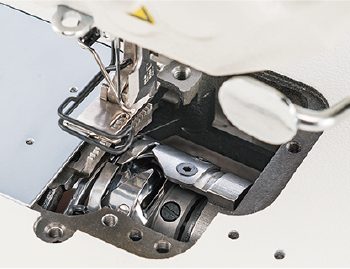

確実な糸切り機構
回転揺動式の糸切り機構により、カットできる糸番手の範囲が広がりました。スピーディーで確実な信頼性の高い糸切り機構を搭載し、太糸でも確実にカットします。

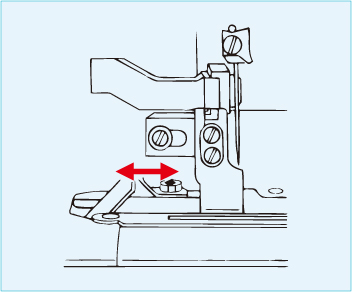

布切りメスの位置調整が可能
縫製条件に合わせて針心から手前に2mm、後方に3mmまで移動可能です。(標準メスの場合)
省エネモードを搭載した新型コントロールボックスSC-920C
電圧変動、ノイズ、振動に強い、新型コントロールボックスSC-920Cを開発しました。この新型コントロールボックスには、省エネモードを搭載し、モーターが回転していない待機時の消費電力を削減します。
工程に合せて選択できる操作ボックスCP-18A、CP-180A
操作パネルはCP-18AとCP-180Aを用意しました。全ての操作パネルに生産支援機能を搭載しています。生産支援機能には、出来高管理機能、稼働計測機能、下糸カウント機能の3つの機能（6つのモード）があります。
スペック
| 機種名 | DLM-5420N-7 | ||
|---|---|---|---|
| 最高縫速度 | 5,000sti/min* | ||
| 縫目長さ | 5mm | ||
| 送り方式 | 針送り | ||
| 針棒ストローク | 30.7mm | ||
| 押え上昇量 | 手動5.5mm/膝上げ10mm | ||
| 使用針 (出荷時装着番手) |
DB×1（＃14）＃9～＃18 | ||
| 使用釜 | 自動給油全回転釜 | ||
| 布切りメスストローク | 6.5mm | ||
| 最大切断布厚 | 4mm | ||
| 給油方式 | 自動給油 | ||
| 使用油 | JUKIニューデフレックスオイルNo.1（ISO VG7相当） | ||
| タッチバック装置 | 標準装備 | ||
| 電源/消費電力 | 単相100V・三相200V/650VA | ||
| 完成質量 | 84kg | ||
*sti/min はStitches per Minute（針/分）の略です。
機種表示
ゲージ
DMN-5420N-7
| ゲージ種別 | 針板 | 針板蓋 | ゲージ | 針板布屑カバー | 布屑ガイド | 自由押え(組) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
||||||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 |
| 3.2mm_D標準 | 11346004 | - | B11155310AD | - | B1190530D00 | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
| 4.8mm_F | 11346004 | - | B11155300AF | - | B1190530F00 | - | 11346905 | - | 11346400 | - | B1524530EB0 | - |
| 6.4mm_H | 11346103 | - | B11155300AF | - | B1190530H00 | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
| ゲージ種別 | 送り | メス | ||
|---|---|---|---|---|
| 図 |  |
 |
||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 |
| 3.2mm_D標準 | B1609530D00 | - | B4121522000 | - |
| B1609530E00 | 荒目送り | |||
| 4.8mm_F | B1609530D00 | - | B4121522000 | - |
| B1609530E00 | 荒目送り | |||
| 6.4mm_H | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | 荒目送り | |||
DMN-5420N-7(補用パーツ)
| ゲージ種別 | 針板 | 針板蓋 | ゲージ | 針板布屑カバー | 布屑ガイド | 自由押え(組) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
|
|
|
|
|
||||||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 |
| 2.0mm_CA※1※2 | 11346004 | - | B11155310AD | - | B1190530C0A | - | 11346905 | - | 11346400 | - | B1524530CB0 | - |
| 2.8mm_DA※2 | 11346004 | - | B11155310AD | - | B1190522D0A | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
| 3.2mm_DC※3 | 11346004 | - | B11155310AD | - | B1190530D0C | - | 11346905 | - | 11346400 | - | B1524530DB0 | - |
| 3.2mm_DD | 11346004 | - | B11155300AD | - | B1190530D0B | - | 11346905 | - | 11346400 | - | B1524530DBA | - |
| 4.0mm_E | 11346004 | - | B11155300AF | - | B1190530E00 | - | 11346905 | - | 11346400 | - | B1524530EB0 | - |
| 5.6mm_G | 11346004 | - | B11155300AF | - | B1190530G00 | - | 11347101 | - | 11346400 | - | B1524530GB0 | - |
| 7.5mm_J | 11346103 | - | B11155300AF | - | B1190530J00 | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
| 7.5mm_JA | 11346103 | - | B11155300AF | - | B1190530J0A | - | 11347101 | - | 11346509 | - | B1524530GB0 | - |
| 7.9mm_K | 11346103 | - | B11155300AM | - | B1190530K00 | - | 11347309 | - | 11346509 | - | B1524530GB0 | - |
| 9.5mm_M | 11346103 | - | B11155300AM | - | B1190530M00 | - | 11347309 | - | 11346509 | - | B1524530GB0 | - |
| ゲージ種別 | 送り | メス | ||
|---|---|---|---|---|
| 図 | |
 |
||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 |
| 2.0mm_CA※1※2 | B1609530C0A | - | B4121530C00 | - |
| 2.8mm_DA※2 | B1609530D00 | - | B4121522000 | - |
| B1609530E00 | ||||
| 3.2mm_DC※3 | B1609530D0E | - | B4121522000 | - |
| 3.2mm_DD | B1609530J00 | - | B4121522000 | - |
| 4.0mm_E | B1609530D00 | - | B4121522000 | - |
| B1609530E00 | - | |||
| 5.6mm_G | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | - | |||
| 7.5mm_J | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | - | |||
| 7.5mm_JA | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | - | |||
| 7.9mm_K | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | - | |||
| 9.5mm_M | B1609530G00 | - | B4121522000 | - |
| B1609530H00 | - | |||
※1 縫目長さ2mm以下で使用して下さい。
※2 ワイパーなし。
※3 縫目長さ2.5mm以下で使用してください。
