1本針本縫差動上下送りミシン

差動上下送り機構がワイドに対応。
高品質・高能率生産を推進します。

製品特長

  • 素材対応力に優れた低テンション縫製

    天秤機構、糸道、押え、送りなどの徹底した研究により、低テンション縫製を実現し、多様な素材に柔軟に対応します。パッカリングや縫いズレなどのトラブルを抑え、優美で安定した縫い品質を実現します。

  • 脱技能化とワイドな素材対応力

    下送りに同調して送る理想的な上送り軌跡、部分イセ込み縫いが簡単に行なえる局部イセ込み装置(PF-6:オプション)や充実したアタッチメント類により、工程や素材に柔軟に対応し、脱技能化を推進します。

  • 大きな上送り量で高品質なギャザー取りを実現

    上送り量は最大8mmと大きく、ダイヤルにより簡単に調節でき、イセ込み縫いやギャザリング縫いがスムーズに行なえます。

  • 高い押え上昇量

    高い押え上昇量(13mm)、軽いタッチの縫い目長さ調節ダイヤルなど、操作性に優れた機能がオペレーターをサポートし、生産性を加速します。

  • 確実な糸切り機構
    DLU-5490N-7(自動糸切りミシン)

    スピーディーで確実な信頼性の高い糸切り機構を搭載し、高能率な作業が行なえます。

  • 整理整頓に便利な小物入れ
    DLU-5490N-7(自動糸切りミシン)

    オペレーターの作業を助け、整理整頓を促進する小物入れを、出し入れしやすく、作業を妨げない位置・形状で機能的に配置しています。

  • 省エネモードを搭載した新型コントロールボックスSC-920C

    電圧変動、ノイズ、振動に強い、新型コントロールボックスSC-920Cを開発しました。この新型コントロールボックスには、省エネモードを搭載し、モーターが回転していない待機時の消費電力を削減します。

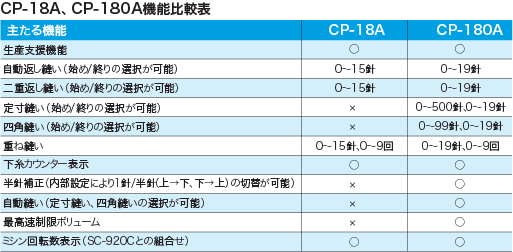

  • 工程に合せて選択できる操作ボックスCP-18A、CP-180A

    操作パネルはCP-18AとCP-180Aを用意しました。全ての操作パネルに生産支援機能を搭載しています。生産支援機能には、出来高管理機能、稼働計測機能、下糸カウント機能の3つの機能(6つのモード)があります。

スペック

機種名 DLU-5490N DLU-5490N-7
最高縫い速度 4,500sti/min*
最大縫い目長さ 5mm
最大上送り量 8mm
針棒ストローク 30.7mm
押え上昇量 手動 5.5mm/膝上げ13mm
使用針
(出荷時装着番手)
DB×1( #14)#9~#18
使用釜 自動給油全回転釜
給油方式 自動給油
使用油 JUKI ニューデフレックスオイル No.1(ISO VG7相当)
タッチバック装置 標準装備
電源/消費電力 単相100V・三相200V/650VA
完成質量 頭部質量30kg 完成質量83kg

*sti/min はStitches per Minute(針/分)の略です。

機種表示

ゲージ

DLU-5490N
DLU-5490N-7
フリル付け用(3枚ヒダ)

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
A 薄物 B1109490E00 B1613490E00 B1524491AA0 B3026490A00
  • エプロン、枕等のフリル付け用、押え足にテープガイドを取り付けて3枚ヒダを取るタイプ。
  • テープガイドは別途手配。
(B1524490AA0)

ギャザリング用

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
BA 薄物 B1109450A0B B1613450A00 B1524491BA0
(B1524490BA0)
B3026490B00 婦人ドレス、ブラウスのヨーク付け、カフス付け等のギャザリング縫い用。
BB 中厚物 B1109450B0B
  • 標準仕様。
  • 中厚素材でのイサリ防止、イセ込み縫い用。
BC 厚物 B1109450C0B 厚物コート素材等でのイサリ防止、イセ込み縫い用。
BD   B1109450B0B
(B1109450A0B)
(B1109450C0B)
B1613450A00 B3026490B0D
  • キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
  • 上送りはウレタン・ゴム。
BE 中厚物 B1109450B0B B1613450A00 B1524491BAE - 普通本縫いとして使用するときの押え金。
BG 薄物 B1109490E00 B1613490E00 B1524491EA0
(B1524490EA0)
B3026490B0G
  • キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
  • 上送りはウレタン・ゴム。
BJ 薄物 B1109450G0B B1613450G00 B1524491BAJ
(B1524490BAJ)
B3026490B0J 婦人ドレス、ブラウスのヨーク付け、カフス付け等のギャザリング縫い用。ブラウスのレース付け等の細巾(1~2mm)のギャザリング縫い。
BK 薄物 B1109490E00 B3026490B0K B1524491BA0
(B1524490BA0)
B3026490B0K キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用ギャザリングが可能なタイプ。
BM 中厚物 B1109450B0B
(B1109450A0B)
(B1109450C0B)
B1613450A00 B1524491BA0
(B1524490BA0)
B3026490B0M B3026490B00(上送り押え)の葉を荒くしたもの(平目P=1.5mm)送り力をアップしたタイプ。
BP 中厚物 B1524491BAP
(B1524490BAP)
B3026490B00 ワイシャツのステッチ縫い用(5mm右用)BBタイプの押え金の右側を広くしたが、上送り押えの片側は当たるためカットして使用。
BT 中厚物 B1524491BAT
(B1524490BAT)
B3026490B0T ワイシャツのコバステッチ用(1mm右用)ステッチガイド板を押さえ金に固定したもの。
BU 厚物 B1109490B0U B1613490B0U B1524491BA0
(B1524490BA0)
B3026490B00 コール天素材等を縫うときの針板破損防止用。 B1109450B0Bの針板厚さ2⇒3.2mmと厚くした。
BV 薄物・中厚物 B1109450B0B
(B1109450A0B)
(B1109450C0B)
B1613490B0V B1524491BA0
(B1524490BA0)
B3026490B0D
  • オペレーター側の葉を加工していない細幅の送り歯ギャザリング及びパッカリングに効果的。
  • ウレタン上送り歯。
BW 薄物 B1109450B0B
(B1109450A0B)
(B1109450C0B)
B1613450A00 B1524491BAW
(B1524490BAW)
B3026490B0W テープギャザ取りに適したタイプ。
BX 中厚物 B1109450B0B B1613450A00 B1524491BA0
(B1524490BA0)
B3026490B0X B3026490B00(上送り押え)の接触面を大きくして送り力を強くしたタイプ。
BY 薄物 B1109450G0B B1613450G00 B1524491BAJ
(B1524490BAJ)
B3026490B0Y B3026490B0J(上送り押え)の葉を3列にして布の逃げを防止。

ステッチ伏せ施縫い用

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
C 薄物・中厚物 B1109490D00 B1613490D00 B1524491CA0
(B1524490CA0)
B3026490C00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅1mm右段押え)
CA 薄物・中厚物 B1109490D00 B1613490D00 B1524491CAA
(B1524490CAA)
B3026490C00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅2mm右段押え)
CB 薄物・中厚物 B1109490D00 B1613490D00 B1524491CAB
(B152490CAB)
B3026490C00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅3mm右段押え)
CC 薄物・中厚物 B1109490D00 B1613490D00 B1524491CAC
(B1524490CAC)
B3026490C00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅5mm右段押え)
CD 薄物・中厚物 B1109490D00 B1613490D00 B1524491CAD
(B1524490CAD)
B3026490C00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅1mm左段押え)
CE 厚物 B1109490C0E B1613490C0E B1524491DA0 B3026490D00 厚物素材の各種地縫いステッチ用。(針板の厚みを厚くしたタイプ)
CF 薄物・中厚物 B1109490D00 B1613490D00 B1524491CAF B3026490D0K ワイシャツ、ブラウス、ドレス、ジャケット等の各種コバステッチ伏せ縫い用。(ステッチ幅0.8mm左段押え)
CG 中厚物 B1524491CAG
(B1524490CAG)
B3026490D00 B1524490DA0(押え金)の前後のRを高くし、布の引っかかりを防止するタイプ。
CH 薄物・中厚物 B1524491CAH
(B1524490CAH)
B3026490D00 両側にステッチガイドが付いたタイプ。(左右ともステッチ幅1.5mm)
CJ 薄物・中厚物 B1524491CAJ
(B1524490CAJ)
B3026490D00 B1524491DA0(押え金)の針落部を溝→丸穴に変更。
押え(下)底面にパイピング溝を加工できるようにし、針落ち近くまでパイピング治具が寄せられる小回り良好。
CK 薄物・中厚物 B1524491CAK
(B1524490CAK)
B3026490D00

ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅7mm左段押え)

CL 中厚物 B1524491CAL
(B1524490CAL)
B3026490C0L 婦人スカートのウエストベルト落とし縫い用。
ステッチガイド板付き表面側から落とすタイプ。(段押え)
CM 薄物・中厚物 B15124491CAM
(B1524490CAM)
B3026490D00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅9mm右段押え)
CN 薄物・中厚物 B1524491CAN
(B1524490CAN)
B3026490D00 ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅6mm左段押え)
CQ 薄物・中厚物 B1524491CAQ
(B1524490CAQ)
B3026490C00 上送りの接触面を広くしたタイプ。(ステッチ幅1mm左段押え)
CR 薄物 B1524491DAD
(B1524490DAD)
B3026490C0R キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用B3026490D0D(上送り押え)にウレタンを焼き付けたタイプ。
CT 中厚物 B1524491CAT
(B1524490CAT)
B3026490C0T CLタイプの細巾タイプベルト側を上送り押えが送るタイプ。(段押え)
CU 薄物 B1524491DA0
(B1524490DA0)
B3026490C0U キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用B3026490D00(上送り押え)にウレタンを焼き付けたタイプ。
CW 薄物・中厚物 B1524491CAW
(B1524490CAW)
B3026490D00 B1524491DA0(押え金)にステッチガイド部を付けたタイプ。(ステッチ幅4mm)
CX 薄物・中厚物 B15124491CAX
(B1524490CAX)
ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅6mm右段押え)
CY 薄物・中厚物 B1524491CAY
(B1524490CAY)
B3026490C00 小回りのきくタイプ。(ステッチ幅1mm右段押え)
CZ 薄物・中厚物 B1524491CAZ
(B1524490CAZ)
B3026490C0Z 9mmステッチ用左段押え。

ステッチ伏せ施縫い用

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え ステッチガイドバネ 用途・特徴
適用素材 品番 品番 品番 品番 品番
D 薄物・中厚物 B1109490D00 B1613490D00 B1524491DA0
(B1524490DA0)
B3026490D00 - ワイシャツ、ブラウス等の小回り用。
DA 薄物・中厚物 B1524491DAA
(B1524491DAA)
2m/m用 B1527490D0A
5m/m用 B1527490D0B
止めネジ SS7060310SP
スカート、スラックスのベルトステッチ他各種ステッチ縫い用。(ステッチ幅2mm)
DB 薄物・中厚物 B1524491DAB
(B1524490DAB)
スカート、スラックスのベルトステッチ他各種ステッチ縫い用。(ステッチ幅5mm)
DC 薄物・中厚物 B1524491DAC
(B1524490DAC)
B3026490D0C - ワイシャツ、ブラウス、ドレス等のコバステッチ他各種ステッチ縫い用。(ステッチ幅1mm右段押え)
DD 薄物・中厚物 B1524491DAD
(B1524490DAD)
B3026490D0D - ワイシャツ、ブラウス等のコバステッチ他各種ステッチ縫い用。(ステッチ幅2mm右段押え)
DE 薄物・中厚物 B1524491DAE
(B1524490DAE)
B3026490D00 - ワイシャツ、ブラウス、ドレス、コート、ジャケット等の各種ステッチ縫い用。(ステッチ幅3mm右段押え)
DF 薄物・中厚物 B1524491DAF
(B1524490DAF)
- ワイシャツ、ブラウス、コート、スカート、ジャケット等の各種ステッチ縫い用。(ステッチ幅4mm右段押え)
DG 薄物・中厚物 B1524491DAG
(B1524490DAG)
- ワイシャツ、ブラウス、コート、スカート等の各種ステッチ縫い用。(ステッチ幅5mm右段押え)
DJ 薄物・中厚物 B1524491DAJ
(B1524490DAJ)
  3m/m B1527490D0J
6m/m B1528490D0J
止めネジ SS7060310SP
スカート、スラックス等各種ステッチ縫い用。(ステッチガイドバネ付き3mm)
DK 薄物・中厚物 B1524491DAK
(B1524490DAK)
B3026490D0K - ワイシャツ、ブラウス、ドレス、ジャケット等のコバステッチ伏せ縫い用。(ステッチ幅1mm左段押え)
DL 薄物・中厚物 B1524491DAL
(B1524490DAL)
B3026490D00 - ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅7mm右段押え)
DM 薄物・中厚物 B1524491DAM
(B1524490DAM)
- ワイシャツ、ブラウス、ドレス、ジャケット等の各種ステッチ縫い用。(ステッチ幅3mm左段押え)
DN 薄物・中厚物 B1524491DAN
(B1524490DAN)
B3026490D0N - ワイシャツ、ブラウス、ドレス、ジャケット等のコバステッチ伏せ縫い用。(ステッチ幅2mm左段押え)
DP 薄物・中厚物 B1524491DAP
(B1524490DAP)
B3026490D00 1.5m/m B1528490D0P
4m/m B1527490D0P
止めネジ SS7060310SP
ワイシャツ、ブラウス、ドレス、ジャケット等のコバステッチ伏せ縫い用。(ステッチガイドバネ付き1.5mm)
DR 薄物・中厚物 B1524491DAR
(B1524490DAR)
B3026490D0R - ドレス、ブラウス、ワンピース、コート、ブレザー等でのパイピング縫い用。
DS 薄物・中厚物 B1524491D0S
(B1524490D0S)
B3026490D00 - ワイシャツ、ブラウス、ドレス、ジャケット等のコバステッチ伏せ縫い用。(ステッチ幅2.5mm)
DT 薄物・中厚物 B1524491DAT
(B1524490DAT)
B3026490D0T - B3026490D00(上送り押え)の幅を1/2にしたタイプ。(ステッチ幅1mm右段押え)
DV 薄物・中厚物 B1524491DAV
(B1524490DAV)
B3026490D00 2m/m B1527490D0V
5m/m B1528490D0V
止めネジ SS7060310SP
DAタイプの逆タイプ。(ステッチガイドバネ付き2mm)
DW 薄物・中厚物 B1524491DAW
(B1524490DAW)
B3026490D0W - ワイシャツ、ブラウス、ドレス、ジャケット等のコバステッチ伏せ縫い用。(ステッチ幅1.5mm右段押え)
DX 薄物 B1109490D0X B1524491DA0
(B1524490DA0)
B3026490D00 - 薄物用に針穴径を小さくした針板。
DZ 薄物・中厚物 B1109490D00 B1524491DAZ
(B1524490DAZ)
B3026490C00 - カッターシャツの地縫い用B1524491BA0(押え金)の長さを26mm→33mmにした。

送りにくい素材用

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
E 中厚物 B1109490E00
(B1109490E0D)
B1613490E00 B1524491EA0
(B1524490EA0)
B3026490B00 伸縮性のある素材、ブラッシング素材に効果のあるタイプ。
EA 薄物 B1109490E00 B1613490E0A キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
B1613490E00(送り歯)にウレタンを焼き付けたタイプ。
ED 薄物・中厚物 B1109490E0D B1613490E0D オペレーター側の歯を加工していない広幅の送り歯と針穴径を小さくした針板。
ギャザリング及びパッカリングに効果的。
EE 中厚物 B1109490E0E B1613490E0E Eタイプの改良型。(生地逃げ防止)
針板:4枚歯→3枚歯。
送り歯:4枚歯→3枚斜め歯。

ステッチ縫い用

ゲージタイプ ゲージ種別 針板 送り歯 自由押え 上送り押え ステッチガイド 用途・特徴
適用素材 品番 品番 品番 品番 品番
F 薄物・中厚物 B1109490F00 B1613490F00 B1524491F00
(B1524490F00)
B3026490F00 - ワイシャツ、ブラウス他各種ステッチ縫い用。(ステッチ幅5mm~12mm)
FA 薄物・中厚物 B1524491F0A
(B1524490F0A)
- ワイシャツ、ブラウス他各種ステッチ縫い用。(ステッチ幅6mm~12mm)
FB 薄物・中厚物 B1524491F0B
(B1524490F0B)
B3026490D00 ?B1524490FA0 ※
?SS6090520SP
ワイシャツ、ブラウス他各種ステッチ縫い用。(ステッチ幅7mm~12mm)
※ステッチ幅最大12m/m(ステッチガイドをスライドさせる)
FC 薄物・中厚物 B1109490E00 B1613490E00 B1524491F0C
(B1524490F0C)
B3026490F0C ?B1540490FA0 ※
?SS6090520SP
  • Dタイプ小回り用。ステッチガイド取付が可能なタイプ。(ステッチ巾6~12mm)
    ※ステッチ幅最大12m/m(ステッチガイドをスライドさせる)
FD 薄物・中厚物 B1109490F0D B1613490F0D B1524491F0D
(B1524490F0D)
B3026490F0D ?B1540490FAD ※
?SS6090520SP
  • FAタイプ逆タイプ(ステッチ巾6~13mm)
  • ご使用いただけないゲージの品番対照表をご参照ください。
    ※ステッチ幅最大13m/m(ステッチガイドをスライドさせる)
FE 薄物・中厚物 B1109490F00 B1613490F00 B1524491F0E
(B1524490F0E)
B3026490F0E ?B1540490FA0 ※
?SS6090520SP
ワイシャツ、ブラウス他各種ステッチ縫いで、襟の各縫いでピッチのムラに効果のあるタイプ。(ステッチ巾6~12mm)
※ステッチ幅最大12m/m(ステッチガイドをスライドさせる)
FG 薄物・中厚物 B1109490F0G B1613490F0G B1524491F0G
(B1524490F0G)
B3026490F0G ?B1540490FAG ※
?SS6090520SP
ステッチ用左押え。(ステッチ巾1~8mm)
※ステッチ幅最大8m/m(ステッチガイドをスライドさせる)
FJ 薄物 B1109490F00 B1613490F00 B1524491F00
(B1524490F00)
B3026490F0J ?B1540490FA0 ※
?SS6090520SP
キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用B3026490F00(上送り押え)にウレタンを焼き付けたタイプ。(ステッチ巾5~12mm)
※ステッチ幅最大12m/m(ステッチガイドをスライドさせる)
FL 中厚物 B1109450J00A B1613490J00 B1524491F0L B3026490F0L ?B1540490FAL ※
?SS6090520SP
シッパー前立てコバ飾り縫い用。(ステッチ巾2~9.5mm右用)
※ステッチ幅最大9.5m/m(ステッチガイドをスライドさせる)
FM 薄物・中厚物 B1109490F00 B1613490F0M B1524491F00
(B1524490F00)
B3026490F00 ?B1540490FA0 ※
?SS6090520SP
Fタイプのウレタン付き送り歯。(ステッチ巾5~12mm右用)
※ステッチ幅最大12m/m(ステッチガイドをスライドさせる)

ステッチ縫い用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
GA 薄物・中厚物 B1109450G0B B1613450G00 B1524491GAA
(B1524490GAA)
B3026491G0A
(B3026490G0A)
Mタイプの逆タイプ。(ステッチ巾1mm右段押え)
GB 薄物・中厚物 B1524491G0B
(B1524490G0B)
B3026491G0B
(B3026490G0B)
ワイシャツ、ブラウス他各種ステッチ縫い用。(ステッチ幅1.3mm)

送りにくい素材用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
H 薄物・中厚物 B1109490S00 B1613490S00A B1524491HA0
(B1524490HA0)
B3026490H00 スウェード、ビニール皮革等の送りにくい素材用。HAタイプの押え金にテフロンを付けたタイプ。
HA 薄物・中厚物 B1524491HAA
(B1524490HAA)
B3026490H00
(B302490H0A)
スウェード、ビニール皮革等の送りにくい素材用。記事をしっかり押さえるため、パッカリングに効果的。

ファスナー付け用(右専用)

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
J 中厚物 B1109450J00A
(B1109490J00)
B1613450J00A B1524491JA0
(B1524490JA0)
B3026491J00
(B3026490J00)
ワンピース、ドレス、スカート、ジャンパー等のファスナー付け用。
JA 中厚物 B1109450J00A B1524491J0A
(B1524490J0A)
B3026491J0A
(B3026490J0A)
ドレス、スカート、スラックス、ジャンパー等のファスナー付け用。
JB 中厚物 B1109450J00A
(B1109490J0B)
B1524491JAB
(B1524490JAB)
B3026490J0B ドレス、スカート、スラックス、ジャンパー等のファスナー付け用。
JC 中厚物 B1109450J00A B1524491JAC
(B1524490JAC)
B3026490J0C ワンピース、ドレス、スカート、スポーツウェア等のファスナー付。ねじれ防止に効果的。
JF 中厚物 B1524491JAF
(B1524490JAF)
B3026490J0B ワンピース、ドレス、スカート、スポーツウェア等のファスナー付。
生地がファスナーの上にかぶさる場合に効果的。
JQ 中厚物 B1109490D00 B1613490D00 B1524491J0G
(B1524490J0G)
B3026490J0G スカート等のコンシールファスナー付け用。
JJ 厚物 B1109450J00A
(B1109490J00)
B1613490J00 B1524491JA0
(B1524490JA0)
B3026491J00
(B3026490J00)
ピッチを大きくし、送り力を強くした送り歯。
JK 中厚物 B1109490P00 B1613490P00 B1524491JAK
(B1524490JAK)
B3026490J0K JBタイプの逆。針落ちの右側押え。
JL 中厚物 B1109490P00 B1613490P00 B1524491JAL
(B1524490JAL)
B3026490J0K JKタイプの押え金の針落ち部逃げ形式を変えたタイプ。
JM 中厚物 B1109450J00A B1613450J00A B1524491JAM
(B1524490JAM)
B3026490J0B ワンピース、ドレス、スカート、スポーツウェア等のファスナー付。
JN 中厚物 B1524491JAN
(B1524490JAN)
B3026491J0N
(B3026490J0N)
ワンピース、ドレス、スカート、スポーツウェア等のファスナー付。
布のバタツキを抑えるタイプ。
JP 薄物 B1524491JAC
(B1524490JAC)
B3026490J0P キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
B3029490J0C(上送り押え)にウレタンを焼き付けたタイプ。
JQ 薄物・中厚物 B1109450G0B B1613450G00 B1524491JAQ
(B1524490JAQ)
B3026490B00 ファスナー付け用。(片押さえ1mm右用)
KA 薄物・中厚物 B1109490D00 B1613490D00 B1524491KAA
(B1524490KAA)
B3026490C00 ステッチガイドばね付き押え。(1.5mm左用)
KB 薄物・中厚物 B1524491KAB B3026490D00 ステッチガイドばね付き押え。(3.6mm左用)
ステッチガイドばね交換によりステッチ巾変換。
KC 薄物・中厚物 B1109490E00 B1613490E00 B1524491K0C B3026490F0C FCタイプにワイパーが付くようにし、ステッチルーラー(組)が付かないようにした。(5mmステッチ右用)
KD 薄物・中厚物 B1109490K0D B1613490K0D B1524491KAD KCタイプのステッチガイドばね付き。(2mm右用)
KE 薄物・中厚物 B1109490D00 B1613490D00 B1524491KAE B3026490C00 1.5mmステッチ用左段押え。
KF 薄物・中厚物 B1524491KAF 1.5mmステッチ用右段押え。
KJ 薄物・中厚物 B1524491KAJ B3026490D00 5mmステッチ用左段押え。



バインディング用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
L 中厚物 B1109490L00 MAT10903N00 B1524491LA0
(B1524490LA0)
B3026490D00 ドレス、ワンピース、コート、ブレザー、ベスト等のバインディング縫い用。
LA 中厚物 B1524491LAA
(B1524490LAA)
B3026490L0A ワンピース、ジャケット、ベスト、ドレス等のバインディング縫い用。(ステッチ幅1.5mm左段押え)
LB 中厚物 B1524491LAB
(B1524490LAB)
B3026490L0B ワンピース、ジャケット、ベスト、ドレス等のバインディング縫い用。(ステッチ幅1.5mm左段押え)
LC 中厚物 B1524491LAC
(B1524490LAC)
ワンピース、ジャケット、ベスト、ドレス等のバインディング縫い用。(ステッチ幅1.5mm左段押え)
LE 中厚物 B1109490L00 MAT10903N00 B1524491LAE
(B1524490LAE)
B3026490L0B バインディング用。(ステッチ巾1mm)
LF 中厚物 B1524491LAB
(B1524490LAB)
B3026490L0C 上送り押えの送り力強化。(1.5mmステッチ用左段押え)
B3026490L0Bの上送り押えを斜め→直角にした。
LN 中厚物 B1524491LAN B3026491L0N LCタイプの逆。(1.5mmステッチ用右段押え)

三ツ巻用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴

適用素材 品番 品番 品番 品番
M 中厚物 B1109450G0B B1613450G00 B1524491MA0
(B1524490MA0)
B3026491M00
(B3026490M00)
ワンピース、ドレス、コート、スカート等の裾三ツ巻用。(ステッチ幅1mm左段押え)
MA 中厚物 B1524491MAA
(B1524490MAA)
ジャンパー等の裾ゴム三ツ巻用の段押え。(ステッチ幅2mm左段押え)
MD 中厚物 B1524491MAD
(B1524490MAD)
B3026491M0D
(B3026490M0D)
ワンピース、ドレス、コート、スカート等の裾三ツ巻用。
MF 中厚物 B1524491MAF
(B1524490MAF)
B3026491M0F
(B3026490M0F)
ワンピース、ドレス、コート、スカート等の裾三ツ巻用。
MG 中厚物 B1524491MA0
(B1524490MA0)
B3026491M0G
(B3026490M0G)
キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
B3026490M00(上送り押え)にウレタンを焼き付けたタイプ。
MH 中厚物 B1524491MAH B3026491M0H
(B3026490M0H)
Mタイプの押え金を箱型にして三ツ巻部の逃げを防止するタイプ。(ステッチ幅1mm左段押え)

パイピング用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
N 薄物・中厚物 B1109450N0B B1613450N00 B1524491NA0
(B1524490NA0)
B3026490N00 ドレス、ブラウス、ワンピース、コート、ブレザー等でのパイピング縫い用。
NA 薄物・中厚物 B1613490N0A ドレス、ブラウス、ワンピース、コート、ブレザー等でのパイピング縫い用。

パイピング用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
P 中厚物 B1109490P00 B1613490P00 B1524491PA0
(B1524490PA0)
B3026491P00
(B3026490P00)
ワンピース、ドレス、スカート、ジャンパー等のファスナー付け用。
加工により、針穴より端面mmまで可能。
PA 中厚物 B1109490P0A B1613490P0A ワンピース、ドレス、スカート、スポーツウェア等のエプロンファスナー付け用。
PB 中厚物 B1109490P0B B1613490P0B ワンピース、ドレス、スカート、スポーツウェア等のエプロンファスナー付け用。
送り歯角度20度で直進性を向上したタイプ。
PC 中厚物 B1613490P0C PBタイプの送り歯の逆タイプ。
PD 中厚物 B1109490P0D B1613490P00 ワンピース、ドレス、スカート、スポーツウェア等のエプロンファスナー付け用。
PE 中厚物 B1109490P00 B1524491PAE B3026491P0E
(B3026490P0E)
JNタイプの逆タイプ、布のバタツキを抑えるタイプ。
PF 中厚物 B1524491P0F
(B1524490P0F)
B3026491P00
(B3026490P00)
JAタイプの逆タイプ。

布のバタツキを抑えるタイプ

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
Q 薄物・中厚物 B1109490E00 B1613490E00 B1524491QA0
(B1524490QA0)
B3026490Q0A
(アヤ目)
B3026490Q0B
(並目)
布のバタツキを抑えるために針落ちの全周を上送りに押えが送るタイプ。
QA 薄物・中厚物 B1524491QAA
(B1524490QAA)
片側だけで押えるタイプ。
ジャンパー等のジッパー付けにも効果的。
R 薄物・中厚物 B1109490R00 B1613490R00 B1524491R00
(B1524490R00)
B3026490R00 ワイシャツ、ブラウスのカフス等合わせ縫い用パターンガイドを使用した簡易パターンタイプ。
送り歯はウレタン付き。
※上送り押えの上部は、必要に応じてカットしてください。

パッカリングに効果のあるタイプ

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
S 薄物 B1109490S00 B1613490S00A B1524491SA0
(B1524490SA0)
B3026490S00 かき込み型と先引き型の両タイプの中間的特性を持ったタイプ。
SA 厚物 B1613490S0A Sタイプの送り歯のピッチを大きくしたタイプ。
厚物及び伸縮性のある素材に効果的。
SB 薄物 B3026490S00A B3026490S0B キルト素材、ナイロン、タフタ、裏地、婦人薄物素材等での布キズ防止用。
B3026490S00(上送り押え)にウレタン焼き付けたタイプ。
SC 薄物 B1524491SAC
(B1524490SAC)
B3026490S00 婦人服、薄物ドレス、ブラウス等の地縫い工程用Sタイプの針落ちが見やすいタイプ。

ベルベット縫い用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
V ベルベット B1109450D0B B1613450E00 B1524491SA0
(B1524490SA0)
B3026490S00 ベルベット縫い専用タイプ。
※アタッチメントS135と併用してください。

ウエストベルト落とし縫い用

ゲージタイプ ゲージ種別 針板 送り歯 押え 上送り押え 用途・特徴
適用素材 品番 品番 品番 品番
W 中厚物 B1109490W00 B1613490W00 B1524491WA0
(B1524490WA0)
B302649+H11W00
(B3026490W00)
婦人スカートのウエストベルトの落とし縫い用。裏側から落とすタイプ。
※アタッチメントQ049と併用してください。
WA 中厚物 B1524491W0A
(B1524490W0A)
B3026491W0A
(B3026490W0A)
針落ちをインベルに近づけたタイプ。
※アタッチメントQ049と併用してください。
