製品特長

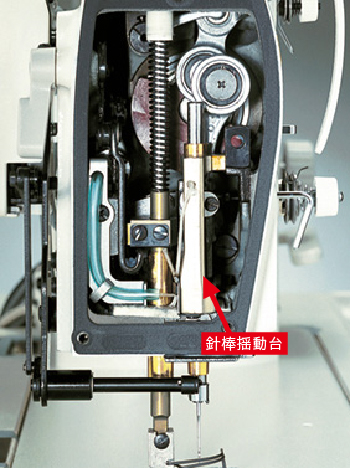

信頼性に優れた針送り機構を搭載しました。
- 送り力に優れた針送り機構により正確な縫い目ピッチが得られ、上布の縫いズレも防止します。針送りに合わせて下送りの軌跡も最適なマッチングをはかりました。滑りやすく、送りにくい素材や工程でも、目づまりの無い美しい縫い品質を実現します。
- 針送り機構はドライ化をはかり、油モレが無く信頼性に優れた構造を実現しました。面部は針棒への極微量給油のみであり、油モレが無い機構となっています。
- 簡単な調整とゲージ交換により、針送りから下送りの切換えが可能です。用途・工程により、通常の下送りで使用したい場合に便利です。
オイルパンレス構造でクリーンな環境を提供します。
- オイルパンレス構造で、釜と針棒へ極微量を給油しますので、クリーンな作業環境を提供します。
- 膝上げやカバーを外す手間がいりませんので、ミシンの清掃時やメンテナンス時に頭部を倒す際の煩わしさがありません。

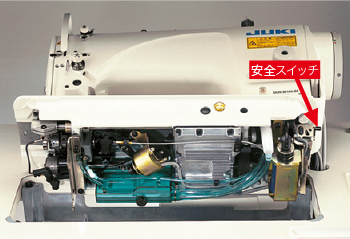

- 万一電源を入れたまま頭部を倒しても安全スイッチが働き、ペダルを踏んでもミシンは回りません。
使い勝手に優れた機能を装備。作業性がさらに向上します。

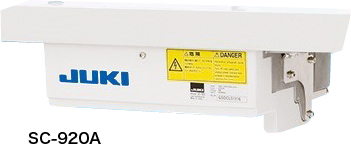

省エネモードを搭載した新型コントロールボックスSC-920A
電圧変動、ノイズ、振動に強い、新型コントロールボックスSC-920Aを開発しました。この新型コントロールボックスには、ミシン初の省エネモードを搭載し、モーターが回転していない待機時の消費電力を約20％削減しています。

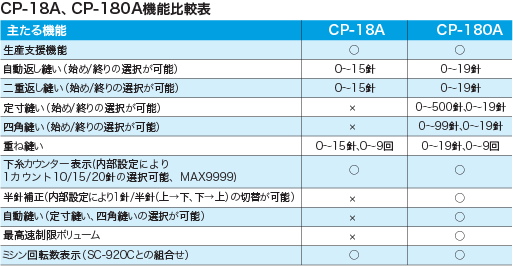

工程に合せて選択できる操作パネルCP-18A、CP-180A
操作パネルはCP-18AとCP-180Aを用意しました。全ての操作パネルに生産支援機能を搭載しています。生産支援機能には、出来高管理機能、稼働計測機能、下糸カウント
機能の3つの機能（6つのモード）があります。
スペック
| 機種名 | DLN-9010A-SS | DLN-9010A-SH |
|---|---|---|
| 用途 | 薄物～中厚物 | 厚物 |
| 最高縫い速度 | 5,000sti/min* | 4,000sti/min* |
| 最大縫い目長さ | 4.5mm※ | |
| 針棒ストローク | 33mm | |
| 押え上昇量 | 手動 5.5mm／膝上げ15mm（最大）、自動押え上げ10mm | |
| 使用針 (出荷時装着番手) |
DB×1（＃11） ＃9～＃18 | DB×1（＃21） ＃20～＃23 |
| 使用釜 | 自動給油全回転釜 | |
| 給油方式 | 針棒・釜への微量給油 | |
| 使用油 | JUKI ニューデフレックスオイル No.1（ISO VG7相当） | |
| フトコロの広さ | 300mm | |
| ベッドサイズ | 517mm×178mm | |
| 下糸巻き装置 | 頭部内蔵式 | |
| 微量押え上げネジ | 標準装備 | |
| 頭部駆動 | 小型ACサーボモーター上軸直結方式（ダイレクトドライブ方式） | |
| タッチバック装置 | 標準装備（内蔵電磁式） | |
| 電源／消費電力 | 単相100V・三相200V／310VA | |
| 完成質量 | 83.5kg | |
※縫い目長さ3.5mm以上の場合、最高縫い速度は、4,000sti/min以下です。
＊sti/minはStitches per Minute（針/分）の略です。

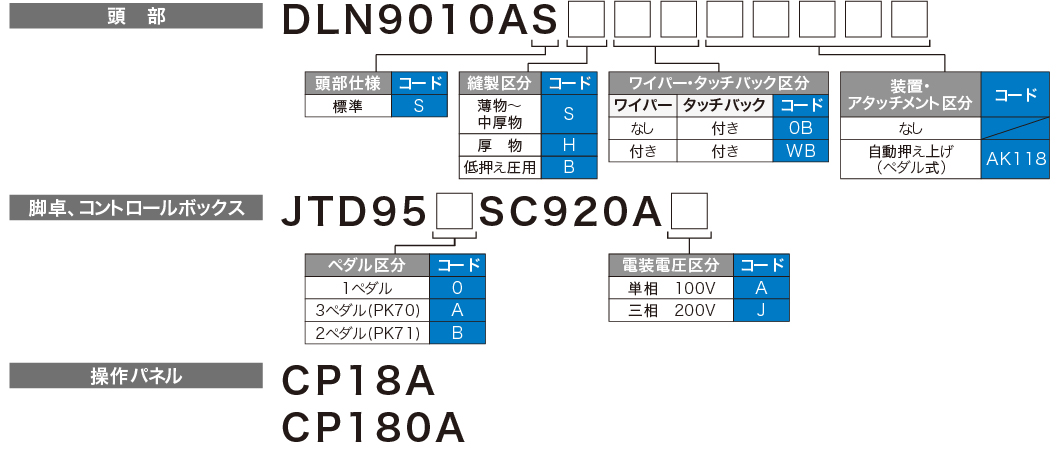

機種表示
ゲージ
DLN-9010A-SS
| ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
||||||
| 用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
| 標準 薄物・中厚物用 | D1609415B00 | 1.9 | 1.15 | 11300308 | 3 | 3.2 | D1524415BAA | 縫い始めの上糸抜け及び目飛びしやすい生地に適しています。 針板11300308は、B1109041F0Bに比べてさらに耐久性を増したものです。 押え圧：標準 使用針：標準（＃12～＃18） |
|
| 薄物・中厚物用 | B1609041B00 | 1.9 | 1.15 | B1109041B00 | 2 | 3.2 | B1524041A00 (B1524041EA0) (B15244120A0) (D1524415BAA) |
カーブ縫い及び小回りを必要とする法制に適しています。 縁縫用として、多く使われています。 押え圧：標準 使用針：標準（＃12～＃18） |
|
| 中厚物用 | B1609041C00 | 1.9 | 1.25 | 糸道溝付き | B1109041C00 | 1 | 3.2 | B15244120A0 (D1524415BAA) |
小回りを必要とする法制に適しています。 バインダーの組み合わせを必要とする場合に適しています。 縁縫用として、多く使われています。 押え圧：やや弱め～標準 使用針：標準（＃12～＃18） |
| 薄物・中厚物用 | B1609041D00 | 1.9 | 1.15 | 糸道溝付き | B1109041D00 | 1 | 3.2 | B15244120A0 (D1524415BAA) |
B1609041C00に比べて、直進性を高めてあります。 比較的腰の強い生地の縫製に適しています。 縁縫用として、多く使われています。 押え圧：やや弱め～標準 使用針：標準（＃12～＃18） |
| 薄物・中厚物用 | B1609041F00 | 1.9 | 1.15 | 糸道溝付き | B1109041F00 | 3 | 3.2 | B15244120A0 (D1524415BAA) |
押え圧：標準 使用針：標準（＃12～＃18） |
DLN-9010A-SH
| ゲージ種別 | 送り歯 | 針板 | 押え | 特徴 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
||||||
| 用途 | 品番 | 針穴径 | ピッチ | 備考 | 品番 | 溝列 | 板厚 | 品番 | |
| 標準 厚物用 | 11322203 | 2.4 | 1.7 | 糸道溝付き | B1109415H0B | 3 | 3.2 | B152404EA0 | 押え圧：強め 使用針：太番手（#19~#23） |
| 厚物用 | 11321908 | 2*2.9 | 2 | 針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧：強め 使用針：太番手（#19~#23） |
| 極厚物用 | 11322005 | 2.4*3.4 | 1.7 | 糸道溝付き、針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 糸締りを強く要求するものに効果があります。 押え圧：強め 使用針：太番手（#19~#23） |
| 厚物用 | 11322104 | 2 | 1.7 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 押え圧：強め 使用針：太番手（#19~#23） |
|
| 極厚物用 | D1609415B0H | 2.4*3.4 | 1.7 | 糸道溝付き、針穴長径 | B1109415H0B | 3 | 3.2 | B1524041EA0 | 糸締りを強く要求するものに効果があります。 押え圧：強め 使用針：太番手（#19~#23） |
| 厚物用 | D1609415D0H | 2*2.9 | 2 | 針穴長径 | D1109415D0H | 3 | 3.2 | B1524041EA0 | 押え圧：強め 使用針：太番手（#19~#23） |
