製品特長
布切りメスのセット操作が容易
布切りメスの上げ下げは、アーム上にある押し板を押すだけでセットができ、開放もツマミひとつで操作ができます。また、針板蓋を使用することにより1本針本縫ミシンとしてもご使用いただけます。
布切りメス
布切りメスは竪刃型で角度が自由に変えられるため、どのような素材にも鋭い切れ味を発揮します。針板部分に専用の糸くずカバーが付いていますので糸くずは詰まることなくスムーズに処理します。
基本機能
素材対応力に優れた低テンション縫製
天秤機構、送り機構、糸道、釜などにより低テンション縫製を実現し、多様な素材に柔軟に対応します。
縫い目長さの調整
最大縫い目長さは5mmでダイヤル調整で容易にできます。
オペレータに優しい環境
最適な頭部バランス設計により振動、騒音を低減しました。オペレーター指向の快適な作業環境を提供します。
スペック
| 機種名 | DLM-5200N | ||
|---|---|---|---|
| 最大縫速度 | 4,500sti/min* | ||
| 最大縫目長さ | 5mm （正/逆） | ||
| 針棒ストローク | 30.7mm | ||
| 押え上昇量 | 手動: 4mm, 膝上げ: 10mm | ||
| 使用針 | DB×1 #14 | ||
| 使用釜 | 自動給油全回転釜 | ||
| メス切断布厚 | 最大4mm | ||
| 給油方式 | 自動給油 | ||
| 使用油 | JUKI New Defrix Oil No.1 (equivalent to ISO VG7) | ||
| ミシン重量 | 30kg | ||
*sti/min はStitches per Minute（針/分）の略です。

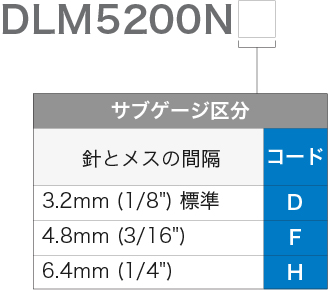

機種表示
ゲージ
DLM-5200N
| ゲージ種別 | 針板 | 針板蓋 | ゲージ | 針板布屑カバー | 布屑ガイド | 自由押え(組) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 |  |
 |
 |
 |
 |
 |
||||||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 |
| 2.4mm_C | 11346004 | - | B11155300AD | - | B1190522X00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
| 4.8mm_F | 11346004 | - | B11155300AF | - | B1190522T00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
| 6.4mm_H | 11346004 | - | B11155300AF | - | B1190522U00 | - | 11347101 | - | 11346509 | - | B15240120BA | - |
| ゲージ種別 | 送り | メス | ||
|---|---|---|---|---|
| 図 |  |
 |
||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 |
| 2.4mm_C | B1613522N00A | - | B4121522000 | - |
| 4.8mm_F | B1613522N00A | - | B4121522000 | - |
| 6.4mm_H | B1613522W00A | - | B4121522000 | - |
DLM-5200N(補用パーツ)
| ゲージ種別 | 針板 | 針板蓋 | ゲージ | 針板布屑カバー | 布屑ガイド | 自由押え(組) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 図 | |
|
|
|
|
|
||||||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 | 品番 | 備考 |
| 2.0mm_CA | 11346004 | - | B11155300AD | - | B1190522Y0A | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
| 3.2mm_D | 11346004 | - | B11155300AD | - | B1190522S00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
| 4.0mm_E | 11346004 | - | B11155300AF | - | B1190522Y00 | - | 11346905 | - | 11346400 | - | B1524522NB0A | - |
| 6.4mm_HA | 11346004 | - | B11155300AF | - | B1190522U0A | - | 11347101 | - | 11346509 | - | B15240120BA | - |
| 7.9mm_K | 11346103 | - | B11155300AM | - | B1190522Y0B | - | 11347101 | - | 11346509 | - | B15240120BA | - |
| 9.5mm_M | 11346103 | - | B11155300AM | - | B1190522V00 | - | 11347309 | - | 11346509 | - | B15240120BA | - |
| ゲージ種別 | 送り | メス | ||
|---|---|---|---|---|
| 図 | |
|
||
| サブゲージ幅 | 品番 | 備考 | 品番 | 備考 |
| 2.0mm_CA | B1613522N00A | - | B4121522000 | - |
| 3.2mm_D | B1613522N00A | - | B4121522000 | - |
| 4.0mm_E | B1613522N00A | - | B4121522000 | - |
| 6.4mm_HA | B1613522A0A | - | B4121522000 | - |
| 7.9mm_K | B1613522W00A | - | B4121522000 | - |
| 9.5mm_M | B1613522W00A | - | B4121522000 | - |
