高速オーバーロック / インターロックミシン

コストパフォーマンスに優れたより使いやすい新鋭マシンです。
MO-6800Sシリーズは、多様な素材・工程に幅広く対応し、優美で風合いのある縫い品質を実現するとともに、騒音の低減、耐久性の向上をはかっています。
より使いやすくコストパフォーマンスに優れた新鋭機です。

製品特長

  • 高速回転での優美な縫い品質を実現

    薄物から厚物まで、幅広い素材で縫製が可能です。
    針糸天秤機構やルーパー天秤を採用していますので、最高速7,000sti/minでの高速回転でも糸締まりが良く、生地の伸縮に追従する、ソフトで風合いのある縫い品質を実現します。
    また、視野が広く明るく見やすい針落ち、素材対応性に優れオペレータの操作性を高め、最適バランス設計による低騒音化、低振動化とともに快適な作業が行なえます。

  • より使いやすくした機能を装備

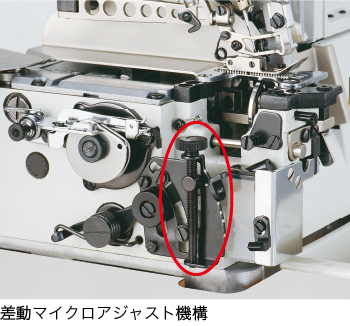

    差動マイクロアジャスト機構、差動比拡大外部調整及び主送り歯の高さ調整がミシン正面よりドライバーで可能になり、あらゆる素材に最適な調整が容易に行える機能を標準装備しています。

スペック

機種名 MO-6804S MO-6814S MO-6816S MO-6843S
縫い形式 １本針オーバーロック縫い ２本針オーバーロック縫い インターロック縫い 3本針インターロック縫い
縫い目型式（U.S.A） 504 514 516 -
最高縫い速度 7,000sti/min*
縫い目長さ 0.6～3.8（4.5）mm
針幅（mm） - 2.0 3.0, 5.0 3.0+2.0, 5.0+2.0
かがり幅（mm） 1.5, 4.0 2.0, 3.0, 4.0 4.0, 5.0, 6.0 3.0
差動比 縮み 1:2（最大 1:4）、伸ばし 1:0.7（最大 1:0.6）
針棒ストローク 24.5mm（60H:27.0mm）
針傾斜角度 20°
針棒メタル 下メタル方式
使用針 DC×27（一部サブクラスを除く）
最大押え上昇量 7mm（一部サブクラスを除く）
最大押え圧 63.7N（6.5kgf）
縫い目調節方式 プッシュボタン式
差動調節方式 レバー式（マイクロアジャスト付き）
頭部質量 27kg
給油方式 自動給油
使用油 JUKI MACHINE OIL 18（ISO VG18相当）
針先冷却装置 標準
針糸冷却装置 標準
微量押え上げ装置 オプション

*sti/min はStitches per Minute（針/分）の略です。

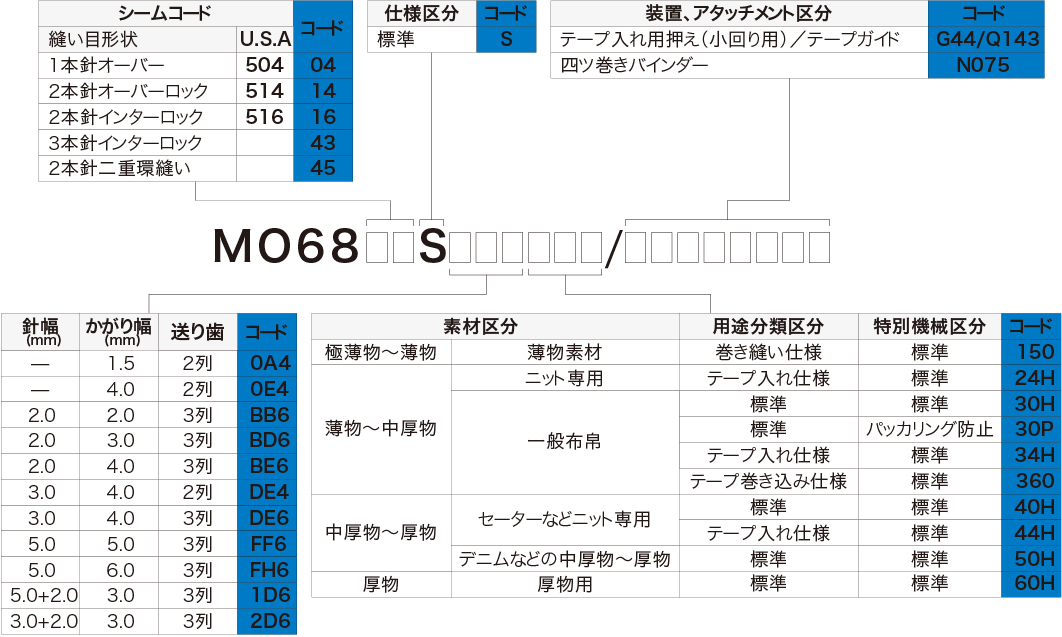

機種表示

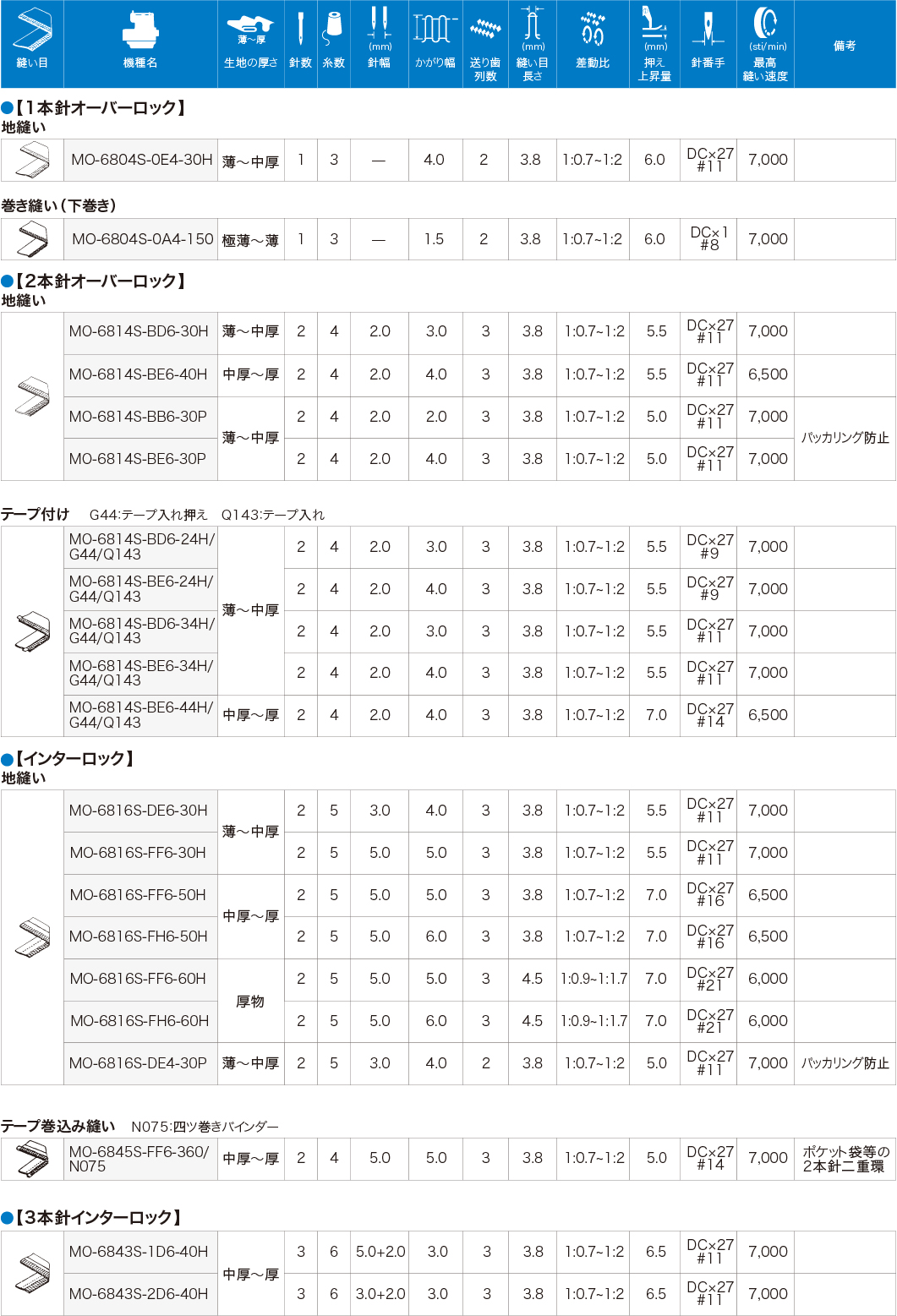

サブクラス

ゲージ

MO-6804S-0E4-30H
MO-6804S-0A4-150
MO-6814S-BD6-30H
MO-6814S-BE6-40H
MO-6814S-BB6-30P
MO-6814S-BE6-30P
MO-6814S-BD6-24H/G44/Q143
MO-6814S-BE6-24H/G44/Q143
MO-6814S-BD6-34H/G44/Q143
MO-6814S-BE6-34H/G44/Q143
MO-6814S-BE6-44H/G44/Q143
MO-6816S-DE6-30H
MO-6816S-FF6-30H
MO-6816S-FF6-50H
MO-6816S-FH6-50H
MO-6816S-FF6-60H
MO-6816S-FH6-60H
MO-6816S-DE4-30P
MO-6843S-1D6-40H
MO-6843S-2D6-40H
MO-6845S-FF6-360/N075

ゲージ種別 針板 送り歯 送り歯 送り歯 押え 上ルーパー 針留め 針
図
針幅 品番 品番 品番 品番 品番 品番 品番 品番
－ 40159827 40159820 70000782 40159836 40159844 70000798 70000801 DCX27#11
－ 40159825 40159820 70000784 40159836 40159842 70000798 70000801 DCX#8
2.0 40159828 40159822 70000782 40159837 40169857 70000238 70000802 DCX27#11
2.0 40159829 40159822 70000782 40159837 40159843 70000799 70000802 DCX27#11
2.0 40164047 40164050 70000782 40164046 40164020 70000238 40164055 DCX27#11
2.0 40164048 40164050 70000782 40164044 40164021 70000238 40164055 DCX27#11
2.0 40159828 40159822 70000782 40159837 40159817 70000238 70000802 DCX27#9
2.0 40159829 40159822 70000782 40159837 40159817 70000238 70000802 DCX27#9
2.0 40159829 40159822 70000782 40159837 40159817 70000238 70000802 DCX27#9
2.0 40159829 40159822 70000782 40159837 40159817 70000238 70000802 DCX27#11
2.0 40159829 40159822 70000782 40159837 40159817 70000799 70000802 DCX27#14
3.0 40159830 40159821 70000782 40159838 40159850 70000238 70000803 DCX27#11
5.0 40159831 40159821 70000782 40159839 40159849 70000238 70000804 DCX27#11
5.0 40159834 40159821 70000782 40159839 40159849 70000799 70000804 DCX27#16
5.0 40159835 40159821 70000782 40159839 40159849 70000799 70000804 DCX27#16
5.0 40178593 40178597 40178598 40178599 40178595 40178592 70000804 DCX27#21
5.0 40178594 40178597 40178598 40178599 40178595 40178592 70000804 DCX27#21
3.0 40164049 40164052 40164052 40164045 40164029 70000238 70000803 DCX27#11
5.0＋2.0 40159833 40159821 70000782 40159839 40159848 70000238 70000806 DCX27#11
3.0＋2.0 40159832 40159821 70000782 40159839 40159847 70000238 70000805 DCX27#11
5.0 40159826 40159823 40159824 40159840 40159845 70000798 40159841 DCX27#14
