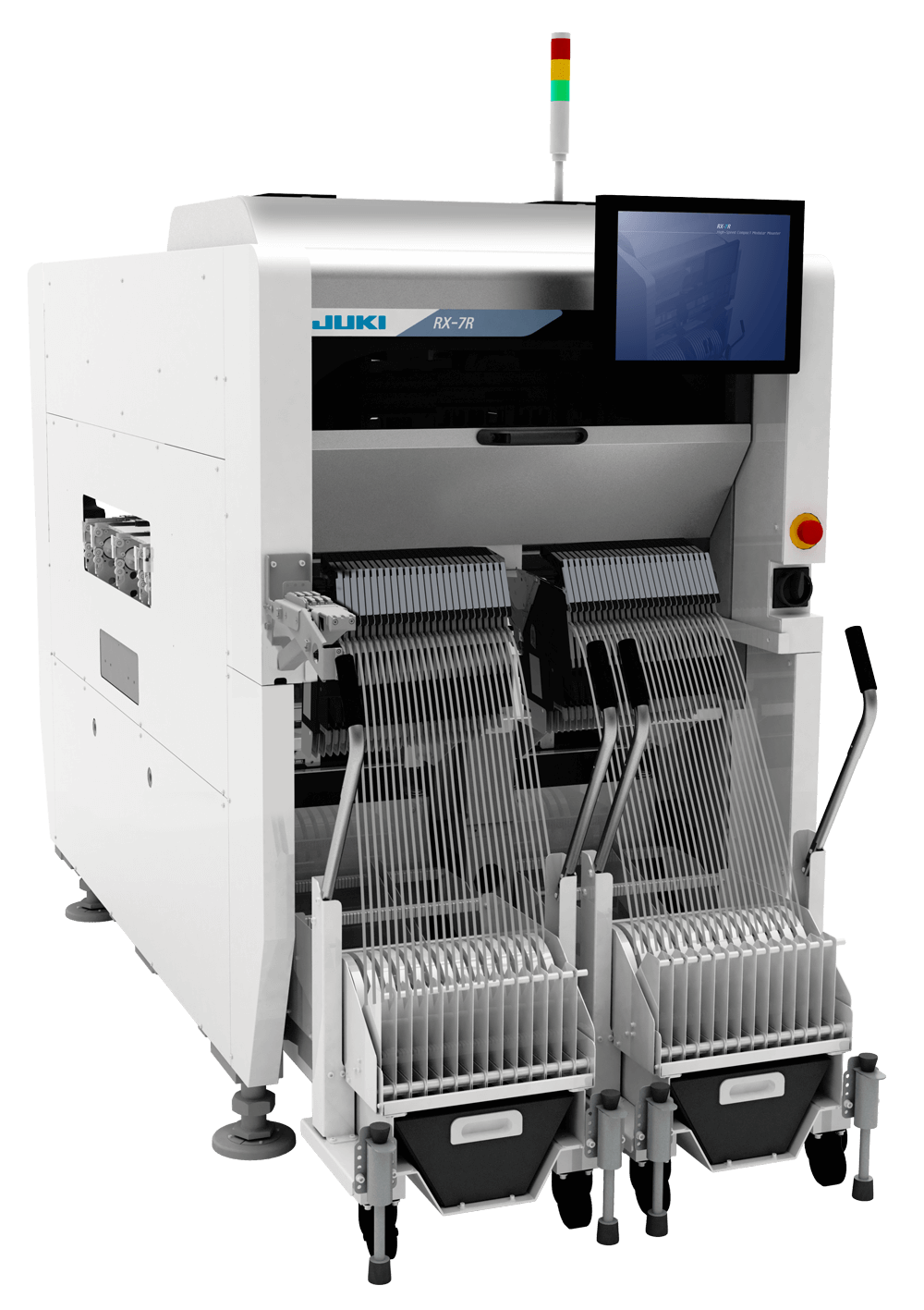

高速コンパクトモジュラーマウンタ RX-7R

工場全体での革新的な生産効率向上を実現

カタログダウンロード お問い合わせ

主な特徴

  • 既存機との組み合わせにより、さらに高い生産性を発揮
  • トレースモニタによる見える化システム連携
  • JaNets との連携
  • 新開発「P16S ヘッド」搭載で更なる高精度搭載を実現
  • L 基板生産の二枚同時生産を実現
  • リード部品の表裏検査機能
  • 低衝撃対応機能
  • クラス最高タクト 75,000CPH の高速性
  • 横幅 998 mmのコンパクト設計
  • 幅広い部品対応力

基本仕様

高速コンパクトモジュラーマウンタ RX-7R
  P16S×P16S
ノズルヘッド
P16S×P8*1
ノズルヘッド
P8×P8*1
ノズルヘッド
基板サイズ シングルレーン仕様 50×50~510mm*2*3×450mm
デュアルレーン仕様
シングルレーンモード
50×50~510mm*2*3×450mm
デュアルレーン仕様
デュアルレーンモード
50×50~510mm*2*3×250mm
部品高さ 3mm 3mm(P16Sノズルヘッド) 10.5mm
10.5mm(P8ノズルヘッド)
部品サイズ 03015*4~□5mm 03015*4~□5mm
(P16Sノズルヘッド)
0603~□25mm
0603~□25mm
(P8ノズルヘッド)
部品搭載速度
(最適条件)
チップ部品 75,000 CPH 54,900 CPH 34,800 CPH
IC部品 6,400 CPH*3 12,800 CPH
部品搭載精度 チップ部品 ±0.04mm(Cpk≧1)
IC部品 ±0.04mm
部品装着数 最大56品種(8mmテープ換算(電動ダブルレーンフィーダ使用時))*6
電源 三相AC200V、220V-430V*7
皮相電力 2.3kVA
使用空気圧 0.5±0.05MPa
空気消費量(標準状態) 20L/分ANR(通常運転時)
外形寸法(W×D×H)*9 998×1,895×1,530mm 998×1,895×1,530mm*8
質量 約 1,820kg*10

*1 対応時期はお問い合わせください
*2 基板サイズのX 軸が50 ㎜~ 350 ㎜までの場合、BOC、BAD マーク、2D コードを認識可能です。
*3 長尺基板モード時。(X 軸が420 ㎜までは二枚同時生産が可能です。)
*4 詳細はお問い合わせください
*5 P8 ノズルヘッドのみ対応
*6 電動ダブルレーンフィーダEF08HDR を使用した場合
*7 220V-430V 仕様については、別途トランスオプションが必要です。
*8 8 ノズルヘッド仕様の場合、台車セット時は16 ノズルヘッド仕様に対し、手前側に+123 ㎜となります。
*9 奥行きD はディスプレイを含まず、高さH は搬送高さ900 ㎜の場合でシグナルライトを含みません。
*10 P16S×P16S ヘッド、デュアルレーン仕様、一括交換台車仕様の場合デュアルレーン仕様、一括交換台車仕様の場合
