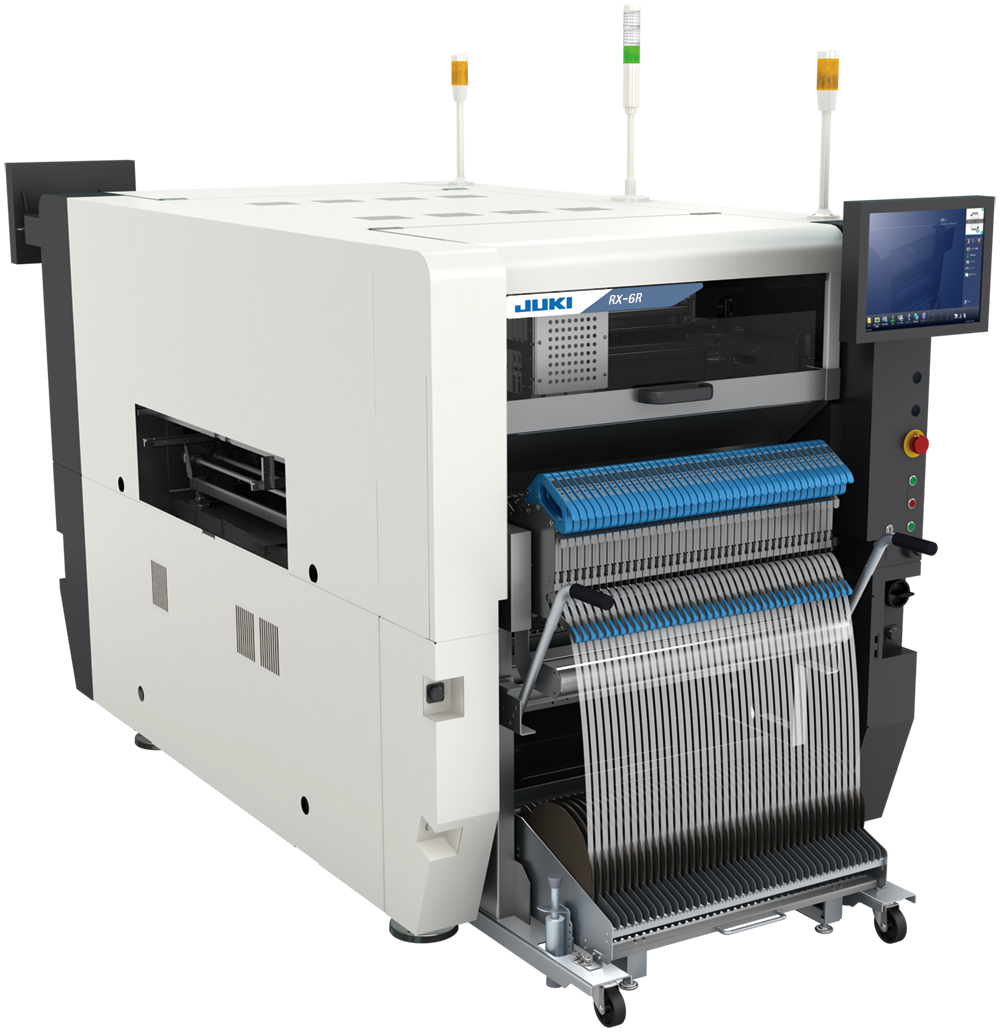

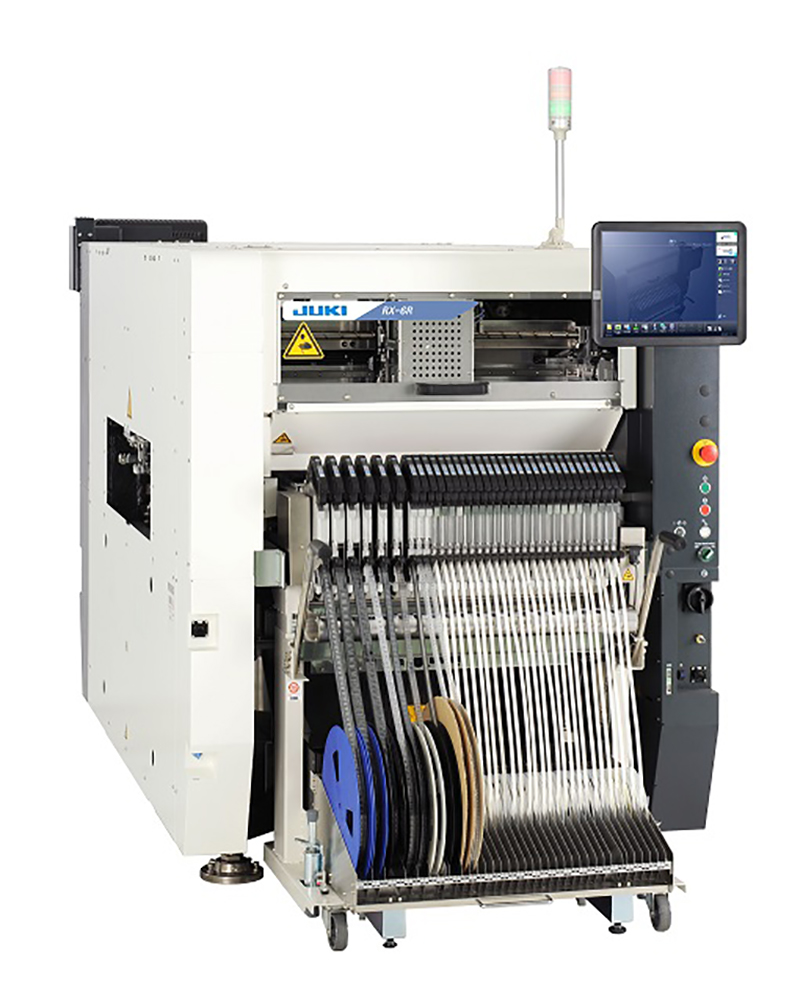

高速コンパクトモジュラーマウンタ RX-6R / RX-6B

生産性を大幅に向上。
高速高品質フレキシブルラインソリューション

 動画 カタログダウンロード お問い合わせ

主な特長

部品搭載速度 52,000CPH（最適条件/チップ部品）*2
14,000CPH(IC部品）*3
部品サイズ 0402～□50mm*4
0402～□100mm/50×180mm*5
基板サイズ ・シングルレーン搬送仕様
50×50～610×590/905×590mm（2回送り）
・デュアルレーン搬送仕様*6
50×50～360×250/360×450mm（シングル搬送モード）
ヘッド仕様 6×6ノズルヘッド
6×3ノズルヘッド*6
  • デュアルレーン生産にも対応*6
  • 横幅1.25mの省スペース設計
  • プレースメントモニタ検査機能装備*1
  • ヘッド交換により、生産品目の変化に応じた最適なライン構築が可能*6
  • 高速ノンストップ画像認識による高速搭載*3
  • 背高部品、大型部品、大型基板に対応
  • 新型マトリクストレイサーバTR8Sにより、部品対応力、生産性向上を実現


*1　RX-6B　6ノズルヘッドのみ対応
*2　RX-6Rの場合
*3　オプション
*4　RX-6R/RX-6B　6×6ノズルヘッドの場合
*5　RX-6B　6×3ノズルヘッドの場合
*6　RX-6Bのみ対応

電動式テープフィーダ対応
高分解能ビジョンヘッド
レーザー認識
画像認識（オプション）
プレースメントモニタ対応機種*1

動画

基本仕様

高速コンパクトモジュラーマウンタ　ＲＸ－６Ｒ
基板サイズ シングルレーン搬送仕様 50×50～610×590/905×590mm（2回送り）
デュアルレーン搬送仕様 –
部品高さ 6/12/20mm仕様
部品サイズ レーザー認識 0402～□50mm
画像認識*2 標準カメラ □3mm～□33.5mm
高解像度カメラ 1005～□24mm
部品搭載速度 チップ部品 最適条件*3 52,000CPH
IPC9850 29,000CPH
IC部品*4 14,000CPH
搭載精度 レーザー認識 ±0.04mm（Cpk≧1）*5
画像認識*2 ±0.04mm
部品装着数 最大160品種
（8mmテープ換算
(電動ダブルレーンフィーダ使用時））
高速コンパクトモジュラーマウンタ　ＲＸ－６Ｂ　（６×６ノズルヘッド）
基板サイズ シングルレーン搬送仕様 50×50～610×590/905×590mm（2回送り）
デュアルレーン搬送仕様 50×50～360×250mm*1
部品高さ 6/12/20/25/33mm仕様
部品サイズ レーザー認識 0402～□50mm
画像認識*2 標準カメラ □3mm～□33.5mm
高解像度カメラ 1005～□20mm
部品搭載速度 チップ部品 最適条件*3 42,000ＣＰＨ
IPC9850 26,000CPH
IC部品*4 14,000CPH
搭載精度 レーザー認識 ±0.04mm（Cpk≧1）
画像認識*2 ±0.04mm
部品装着数 最大160品種
（8mmテープ換算
(電動ダブルレーンフィーダ使用時））
高速コンパクトモジュラーマウンタ　ＲＸ－６Ｂ（６×３ノズルヘッド）
基板サイズ シングルレーン搬送仕様 50×50～610×590/905×590mm（2回送り）
デュアルレーン搬送仕様 50×50～360×250mm*1
部品高さ 6/12/20/25/33mm仕様
部品サイズ レーザー認識 0402～□33.5mm
画像認識*2 標準カメラ □3mm～□100mm/50×180mm
高解像度カメラ 1005～□48mm/24×72mm
部品搭載速度 チップ部品 最適条件*3 34,000ＣＰＨ
IPC9850 23,000CPH
IC部品*4 11,000CPH
搭載精度 レーザー認識 ±0.04mm（Cpk≧1）
画像認識*2 ±0.03mm
部品装着数 最大160品種
（8mmテープ換算
(電動ダブルレーンフィーダ使用時））


*1：シングルレーンモード時　最大360×450mm
*2：オプションとなります。
*3：シングルレーン搬送仕様の場合。
*4：IC部品の部品搭載速度はMサイズ基板の全体に36点搭載した時の概略値で、外形サイズ□１０mm以下のQFP部品をフロント及びリアに配置し、全ノズル同時吸着した場合となります。
*5：JUKI指定条件の場合
