高速電子単環根巻きボタン付けミシン

専用アクティブテンションを搭載。
こだわりの美しい縫い品質。
1台のミシンで平ボタン・シャンクボタン・マーブルボタン・ 力ボタン(カウンターボタン)付けが行えます。

製品概要

製品特長

  • 対応ボタンがさらに拡大

    • 力ボタン(カウンターボタン)付け機能を加え、対応ボタンがさらに拡大しました。
    • 縫い形状・縫い方式は、パネルから簡単に切換えできます。
    • 身頃側のY送り、ボタン側のX-Y送り、針振りの独立駆動方式の採用により、表ボタンが4つ穴、力ボタン(カウンターボタン)が2つ穴など、表裏が異なるボタン穴数同士でも縫製することが可能です。

  • サイクルタイムを短縮し、 生産性を向上 サイクルタイムを短縮し、 生産性を向上

    縫い速度がアップし、生産性が大幅に向上しました。 手付け作業に対しては約5倍の生産性が得られます。

  • サイクル縫い

    • ダブルのスーツなど、異なるボタン付け工程を、連続して縫製できます。
    • パネル上に縫製アイテムのグラフィックを表示させ、サイクル縫いデータの設定や編集が可能です。(ボタンの個数、場所、ボタン付け順序)
    • サイクル縫いに対応して、ボタンローダーは2種類のボタンを供給することが可能です。

  • 操作性に優れたカラーパネルIP-420D

    • 操作パネルはカラー液晶のタッチパネル方式です。グラフィック画面により、表示内容を確認しながら、縫製データの設定変更が簡単に行えます。
    • コンパクトフラッシュ(TM)に加え、USBコネクタを標準装備し、USBメモリ及びカードリーダーなどの使用により、各種メディア(FD、SM、CF、SDカードなど)で縫製データの保管と転送ができ、工場内でのミシン間、協力工場の間でも簡単に同じデータで縫製することができます。

  • 高品質な根巻きを実現

    • 4つ穴ボタンでは、すくい位置を1カ所に集中して手縫い風(V字縫い)に仕上げています。このため、縫い裏がきれいになり、根巻きの結節点がそろうなど、縫い品質がさらに向上します。
    • パネルの根巻きデータ詳細入力画面では、細部にわたる品質の調整ができます。根巻きのポイントとなる上部と下部の根巻き配分を調整し、ボタンの遊びや、首の倒れが防止できます。
    • 根巻き高さは最大10mmまで調整可能です。

  • 専用アクティブテンション(電子糸調子機構)

    • AMB専用のアクティブテンションを採用。応答性がさらに向上し、素材変化に対応する微妙なテンション設定が可能になりました。
    • ボタン付け時と根巻き時のテンションがパネル上で個別に設定が可能です。
    • パターン毎に縫い条件を記憶し、その縫いを再現します。

基本機能

  • 縫い品質を向上する優れた機能

    • 生地や糸の種類に合せて針糸残り長さを調整できます。縫い始めの針糸のスッポ抜け防止に効果があります。
    • ボタン付け用の専用糸は必要ありません。素材に合せて一般の綿糸/スパン糸が使用できます。
      糸番手は500~170dtex(#60~30相当)が使用できますから、多様な工程に対応することができます。
    • 糸切り時の切断位置を最適な位置にし、糸残り長さを短くしています。
    • 最終針で糸結びを確実に行う「ほつれ防止機能」を装備しています。
    • ボタン付けの強度を高める力糸が、0~3針までパネル上で設定できます。
    • すくい量を5mmまで拡大、ニット地などの柔らかい素材でもすくい量が安定しています。
    • 送り精度は最小値0.05mm(調整部位により0.1mm)と高く、正確な針落ちや布すくい量が得られます。



  • 作業性を向上する新機能を装備

    製品の油汚れが減少

    • 無給油ですから、油の飛散がなく、製品の油汚れを大幅に減少します。
      *一部の機構部分には定期的なグリス補給が必要です。

    振動・騒音が大幅に低減

    • 針振り機構を採用していますので、根巻き時の振動・騒音が大幅に減少しました。

    ボタンローダーを標準装備

    • 縫製中に次のボタンをセットでき、オーバーラップ作業が行えるボタンローダーを標準装備しています。
    • ローダーとボタンチャック間のボタン受け渡し位置は、パネル上で簡単に調整できます。工具は不要です。

    LEDライトを採用

    • LEDタイプの手元ライト、マーキングライトを標準装備。従来の白熱球に比べて明るく見やすくなり、長寿命です。
      べた縫い用のマーキングライトをオプションで準備しています。

    便利な手元プーリー

    • 頭部上面に手元プーリーを設置。針落ちの確認が簡単に行えます。

    従来機のボタンローダーのゲージが使用可能

    • 従来機(ボタンローダー付き:AMB-189NR)でご使用いただいた4つ穴および2つ穴のボタンキャリア、セットピンが使用可能です。
      *シャンクボタン用、マーブルボタン用、金ボタン用のセットピンはAMB-289 専用(オプション)となります。

    安全性に配慮

    • チャックにボタンがない時は、ミシンがスタートしない安全設計です。
    • 万一、電源を入れたまま頭部を倒しても安全スイッチが働き、ペダルや膝スイッチを押してもミシンは動きません。
  • 使用ボタンの条件

スペック

機種名 AMB-289
縫い形式 単糸環縫い
縫い速度 最高縫い速度 1,800sti/min*(根巻き)、1,200sti/min*(ボタン付け)
常用縫い速度 1,500sti/min*(根巻き)、1,000sti/min*(ボタン付け)
用途 各種ボタン付け(機械付け対応ボタン)
ボタンサイズ べた縫い:φ8~φ38mm
根巻き縫い:φ8~φ32mm
カウンターボタン:φ8~φ25mm
基本形状設定範囲 ボタン穴間隔:1.5~6.0mm(0.1mm単位)
根巻き高さ:0,1.5~10.0mm(0.1mm単位)
渡り糸本数:2~64本(2本単位)
使用針 オルガン SM×332EXTLG-NY(標準針)、(出荷時 #14)#12~#18
使用糸 スパン糸・綿糸500~170dtex(#60~#30相当)
天秤 針棒天秤
針棒ストローク 60.0mm
針振り方式 パルスモーター駆動
送り方式 パルスモーター駆動
押え上げ方式 パルスモーター駆動
布押え方式 エアー駆動
糸切り方式 エアー駆動
糸張力調整 アクティブテンション(電子糸調子機構)
記憶可能データ数 最大99パターン
サイクル縫い数 登録サイクル数 20パターン(1サイクル 50パターン)
操作パネル カラー液晶タッチパネル:IP-420D
ボタンローダー 標準装備
縫製カウント 標準装備(アップ/ダウン方式)
給油方式 無給油
*定期的なグリス補給が必要です。
電源/消費電力 単相100V・三相200V/400VA
エアー圧/
エアー消費量
0.5MPa・11dm3 /min (ANR)
機械寸法 幅600mm × 奥行600mm × 高さ400mm
質量 頭部:65kg、電装:13kg

*sti/minはStitches per Minute(針/分)の略です。

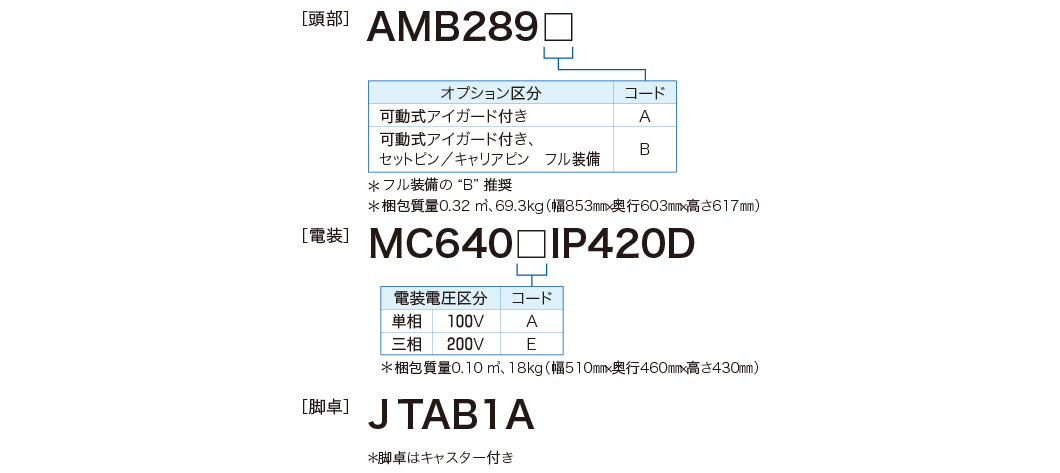

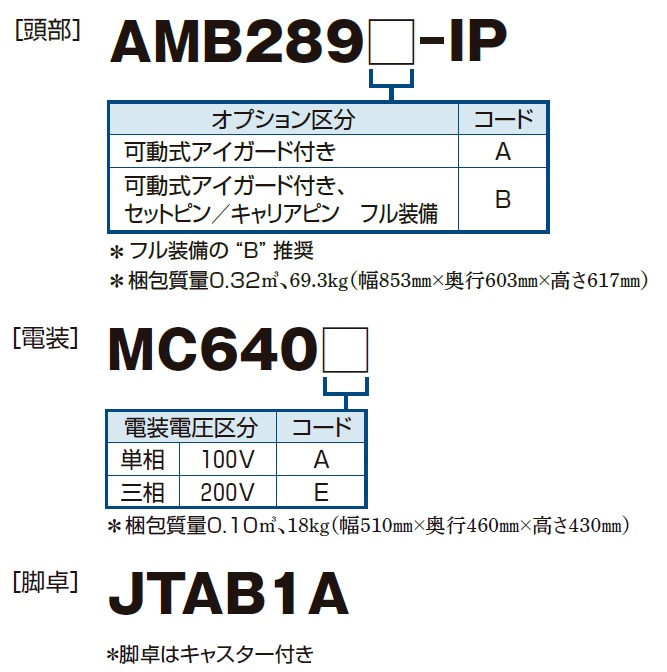

機種表示

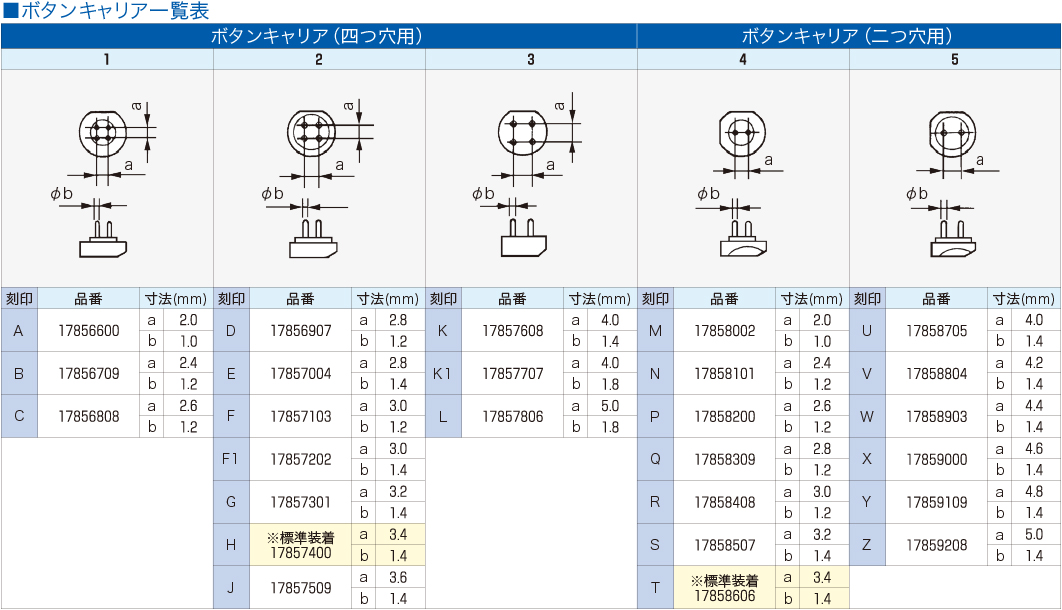

ゲージ
